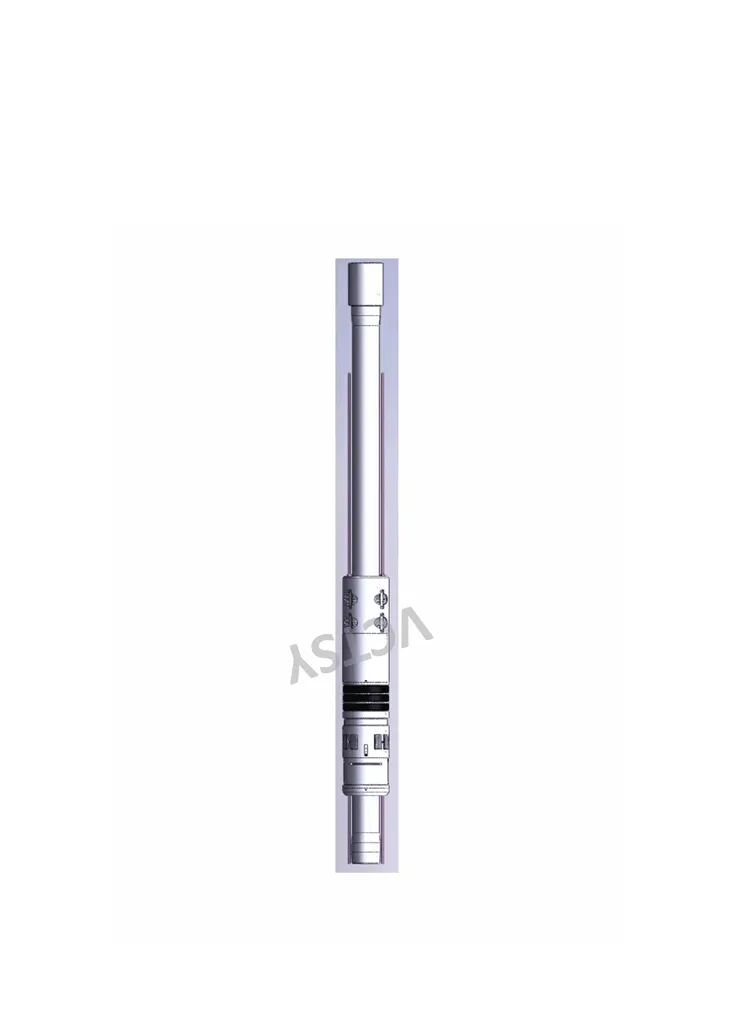

IWPT serija Inteligentna linija završne obrade koja prelazi vrh pakera
● Naziv robne marke: VCTSY
● Certifikacija: API 11D1
● Broj modela: IWPT-278-7, IWPT-312-7, IWPT-278-962,IWPT-312-962,IWPT-412-7,IWPT-5-7,IWPT{{6 }},IWPT-7-962
● Detalji pakovanja: Kućište od šperploče
● Vrijeme isporuke: Po zahtjevu
● Uslovi plaćanja: T/T
● Sposobnost nabavke: Prema zahtjevu
Ovaj proizvod je paker pod pritiskom koji se koristi u bušotinama za injektiranje velikog prečnika. Kada se paker prenese i uđe u cev, pritisak u cevovodu će postaviti paker, čime se zaptiva cev i prsten kućišta. Ravno povlačenje cijevi čini mehanizam za otpuštanje smicanjem seče za oslobađanje. Ima dvosmjerno klizanje.
Tehnički parametar
1.
|
Crtež br. |
IWPT-278-7 |
IWPT-312-7 |
IWPT-278-962 |
IWPT-312-962 |
|
|
Connecting Thread |
Gornji |
2 7/8" Vrsta navoja BOX |
3 1/2" Vrsta navoja BOX |
2 7/8" Vrsta navoja BOX |
3 1/2" Vrsta navoja BOX |
|
Niže |
2 7/8" PIN vrste niti |
3 1/2" PIN vrste niti |
2 7/8" PIN vrste niti |
3 1/2" PIN vrste niti |
|
|
ID |
2.44"(Φ62mm) |
2.99" (Φ76mm) |
2.44"(Φ62mm) |
2.99" (Φ76mm) |
|
|
Prelazna rupa |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Granična dimenzija |
6.02"×121.2" （Φ153×3080） |
6.02"×121.2" （Φ153×3080） |
8.49"×121.2" （Φ215.6×3080） |
8.49"×121.2" （Φ215.6×3080） |
|
|
Primjenjivo kućište |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
{{0}/8" (40-47lb/ft) |
{{0}/8" (40-47lb/ft) |
|
|
Slip obrazac |
Dvosmjerno klizanje |
Dvosmjerno klizanje |
Dvosmjerno klizanje |
Dvosmjerno klizanje |
|
|
Elastomer |
HNBR |
HNBR |
HNBR |
HNBR |
|
|
Materijal |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Sigurno vlačno opterećenje |
645KN |
921KN |
645KN |
921KN |
|
|
Radna temperatura |
160 stepeni |
160 stepeni |
160 stepeni |
160 stepeni |
|
|
Radni pritisak |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
|
|
Pritisak sedenja |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
Otpustite pritisak |
37000 lbs |
37000 lbs |
40000 lbs |
40000 lbs |
|
|
Standard proizvodnje |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
|
2.
|
Crtež br. |
IWPT-412-7 |
IWPT-5-7 |
IWPT-512-962 |
IWPT-7-962 |
|
|
Connecting Thread |
Gornji |
4 1/2" Specijalni navoj tip BOX |
5" Specijalni tip navoja BOX |
5 1/2" Specijalni navoj tip BOX |
7" Specijalni tip navoja BOX |
|
Niže |
4 1/2" PIN vrste posebne niti |
5" PIN tip posebne niti |
5 1/2" PIN vrste posebne niti |
7" PIN tip posebne niti |
|
|
ID |
3.465"(Φ88mm) |
3.465"(Φ88mm) |
4.882"(Φ124mm) |
4.882"(Φ124mm) |
|
|
Prelazna rupa |
1/4" NPT |
1/4" NPT |
1/4" NPT |
1/4" NPT |
|
|
Granična dimenzija |
6.02"×81.1" （Φ153×2060） |
6.02"×81.1" （Φ153×2060） |
8.49"×86.6" （Φ215.6×2200） |
8.49"×86.6" （Φ215.6×2200） |
|
|
Primjenjivo kućište |
7" (23-29lb/ft) |
7" (23-29lb/ft) |
{{0}/8" (40-47lb/ft) |
{{0}/8" (40-47lb/ft) |
|
|
Slip obrazac |
Dvosmjerno klizanje |
Dvosmjerno klizanje |
Dvosmjerno klizanje |
Dvosmjerno klizanje |
|
|
Elastomer |
HNBR,AFLAS |
HNBR,AFLAS |
HNBR,AFLAS |
HNBR,AFLAS |
|
|
Materijal |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
L80-1Cr / 3Cr / 13Cr |
|
|
Sigurno vlačno opterećenje |
943KN |
943KN |
1504KN |
1504KN |
|
|
Radna temperatura |
150 stepeni, 203 stepena |
150 stepeni, 203 stepena |
150 stepeni, 203 stepena |
150 stepeni, 203 stepena |
|
|
Radni pritisak |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
5000psi, 10000psi |
|
|
Pritisak sedenja |
3000psi |
3000psi |
3000psi |
3000psi |
|
|
Otpustite pritisak |
37000 lbs |
37000 lbs |
40000 lbs |
40000 lbs |
|
|
Standard proizvodnje |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
API 11D1 V3,V0 |
|
